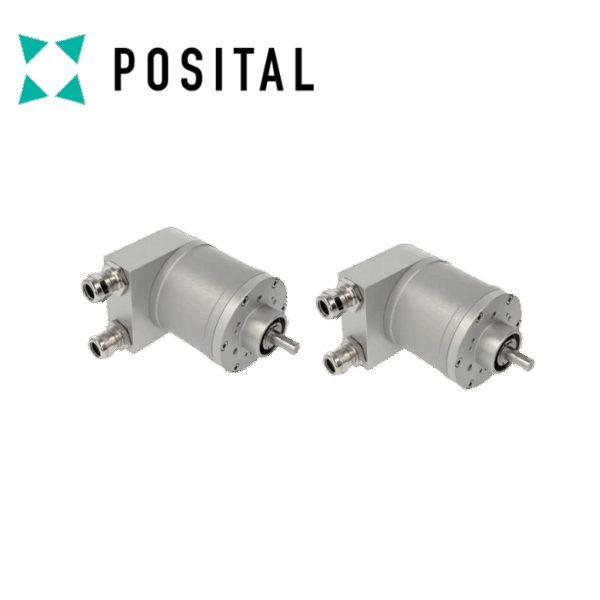

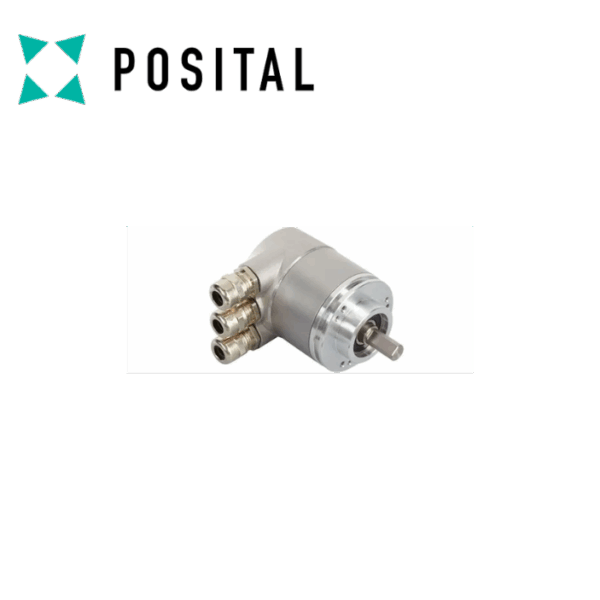

• Model: OCD-CAA1B-1212-C10S-H3P

• Hãng sản xuất: Posital / Fraba – Đức

• Loại thiết bị: Encoder tuyệt đối (Absolute Rotary Encoder) giao tiếp CANopen – Profile DS-406

• Ứng dụng: đo vị trí chính xác, giám sát góc quay mà không mất giá trị khi mất áp nguồn, dùng trong tự động hóa, robot, máy CNC, máy móc công nghiệp cần độ tin cậy cao

• Bóc tách mã hàng

  Dưới đây là phân tích cấu thành của mã OCD-CAA1B-1212-C10S-H3P:

  Thành phần Ý nghĩa
  OCD Dòng sản phẩm “Optical CANopen Absolute Device”
  CAA1B Phiên bản housing / series cụ thể: kiểu trục, vật liệu trục/vỏ, cách thức kết nối flange/shaft
  1212 Độ phân giải: Single-turn 12 bit + Multiturn 12 bit
  C10S Kiểu trục / flange / kết nối: “C” = kiểu clamp flange Ø58, “10” = đường kính trục 10 mm, “S” = solid shaft (trục đặc)

2. Thông số Bộ mã hóa OCD-CAA1B-1212-C10S-H3P Posital Vietnam

3P Giao diện / biến thể phụ: CANopen, có tính năng phụ (limit switch, CAMs, preset…) hoặc phiên bản với đầu ra và cách cấu hình đặc biệt

• giao diện	CANopen
  hồ sơ	DS-406
  Chức năng thủ công	Công tắc chọn địa chỉ 0…99 và điện trở kết thúc (có nắp kết nối)
  thiết bị	trục quay
  Tốc độ truyền tải	tối thiểu 20 kBaud, tối đa 1 MBaud
  Thời gian chu kỳ giao diện	≥ 1 ms
  Các hàm lập trình	Độ phân giải, cài đặt trước, 2 công tắc giới hạn, 8 CAMS, tốc độ truyền, mã định danh CAN, bộ nạp khởi động, chế độ truyền: thăm dò, tuần hoàn, đồng bộ
