Bộ mã hóa vòng quay WDGI 58B Wachendorff

Tư vấn báo giá:

0937 856 572 (Ms. Ngà)

bichnga-sales@ansgroup.asia

Mô tả
Đánh giá (0)

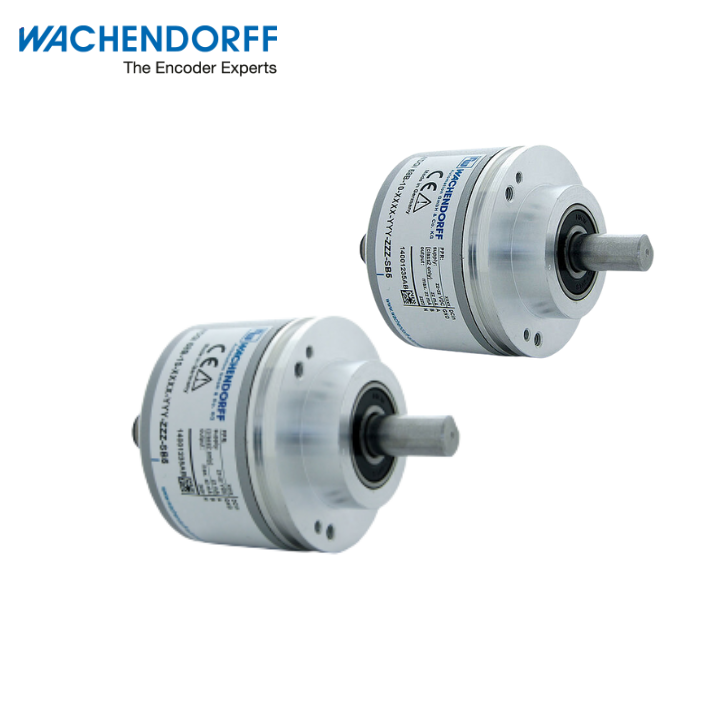

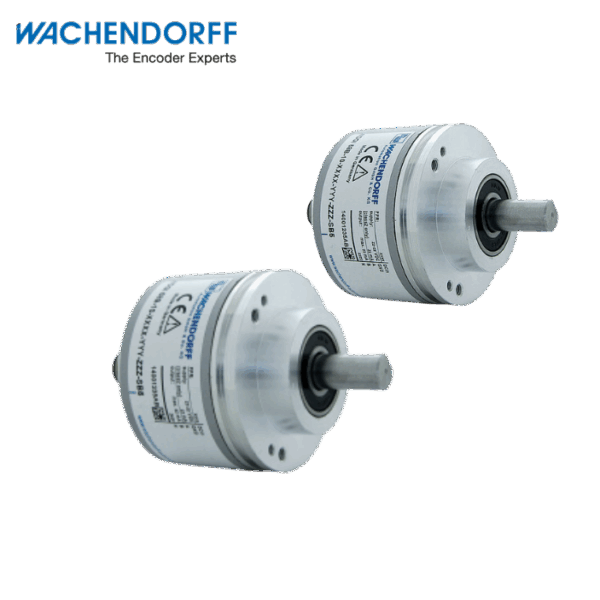

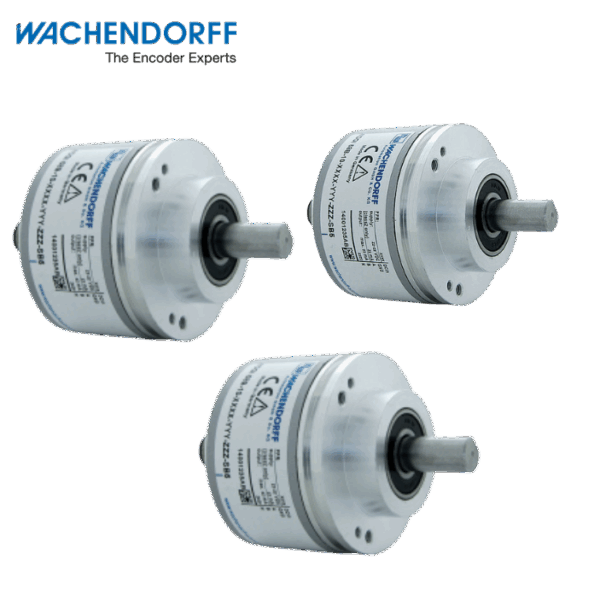

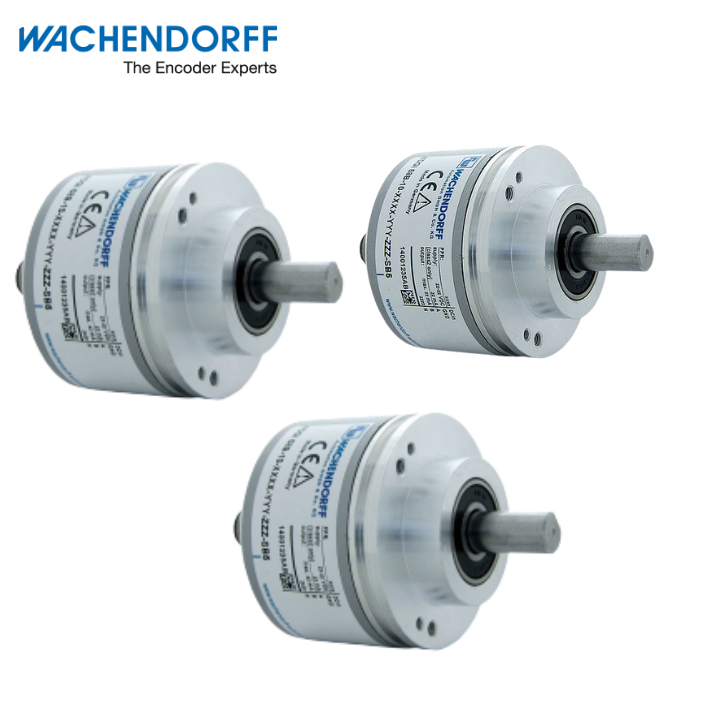

Bộ mã hóa vòng quay WDGI 58B Wachendorff

Bộ mã hóa vòng quay WDGI 58B Wachendorff là encoder Đo tốc độ, vị trí, góc quay cho các hệ thống cơ khí, máy móc công nghiệp, đóng gói, thực phẩm, tự động hóa và robot.

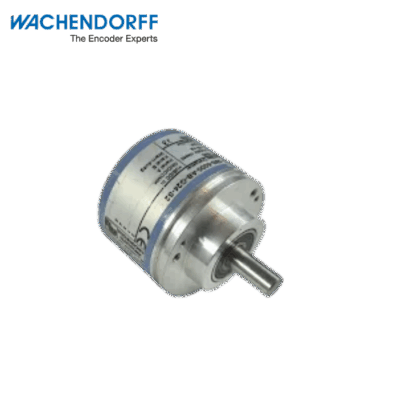

WDGI 58B-10-50-ABN-G24-S2-Wachendorff-viet-nam

Thông tin chung Bộ mã hóa vòng quay WDGI 58B Wachendorff

Model: WDGI 58B
Nhà sản xuất: Wachendorff Automation – Đức
Loại thiết bị: Encoder vòng quay gia tăng (Incremental Shaft / Shaft Encoder), chuẩn tín hiệu quadrature/quadrature incremental, có lựa chọn đầu ra dạng ABN, inverted, hoặc sin/cos.
Ứng dụng chính: đo tốc độ, vị trí, góc quay trên máy móc công nghiệp, hệ truyền động, băng tải, robot, máy CNC

Thông số kỹ thuật Bộ mã hóa vòng quay WDGI 58B Wachendorff

Thuộc tính	Thông số
Vỏ / thân máy	Vỏ bằng nhôm đúc (die-cast aluminium), phủ sơn tĩnh điện (powder-coating)
Kích thước housing	Ø 58 mm (clamping flange)
Trục (Shaft)	Ø 10 mm tiêu chuẩn; các đường kính khác có thể đặt theo yêu cầu: Ø 7 mm, 8 mm, 12 mm
Chiều dài trục	~ 20 mm
Tải trục tối đa	Radial load: 220 N; Axial load: 120 N
Độ phân giải (PPR)	Tối đa lên đến 25.000 xung/vòng với điện tử cao cấp
Tốc độ quay tối đa	8.000 vòng/phút
Nguyên lý hoạt động	Quang học (optical)
Cấp bảo vệ	Housing IP67; trục được bịt kín (shaft sealed) đạt IP65; nhiều phiên bản có IP67 toàn bộ
Ngõ ra tín hiệu	Các loại: TTL, RS422-compatible, HTL; AB/ABN; sin/cos 1 Vpp
Tần số đầu ra	Tùy số xung: < = 5.000 PPR thì có thể ~200 kHz; nếu > 1.200 PPR có thể lên đến ~600 kHz hoặc 2 MHz (tuỳ loại tín hiệu)
Nguồn điện	4,75 … 5,5 VDC (cho các tín hiệu TTL nhất định) hoặc 10 … 30 VDC phổ biến hơn
Nhiệt độ làm việc	Connector: −40 °C đến +85 °C; Cáp: −20 °C đến +80 °C; có option mở rộng xuống −40 °C cho cáp
Trọng lượng	Khoảng 250 g
Vật liệu / lớp bảo vệ phụ	Màng cân bằng áp suất (“pressure equalising membrane”) tùy chọn; phiên bản chịu nhiệt & ẩm cao; lớp vỏ thân thiện môi trường

Xem thêm catalog sản phẩm Wachendorff

Ứng dụng Wachendorff Vietnam

Máy CNC, máy đóng gói, máy in công nghiệp.
Băng tải, hệ thống cẩu trục, thang nâng.
Ngành thực phẩm, dược phẩm, logistics.
Điều khiển tốc độ động cơ, giám sát vị trí chính xác.
