bichnga-sales@ansgroup.asiaBộ truyền động điện khí nén HP-100 D HKC Việt Nam

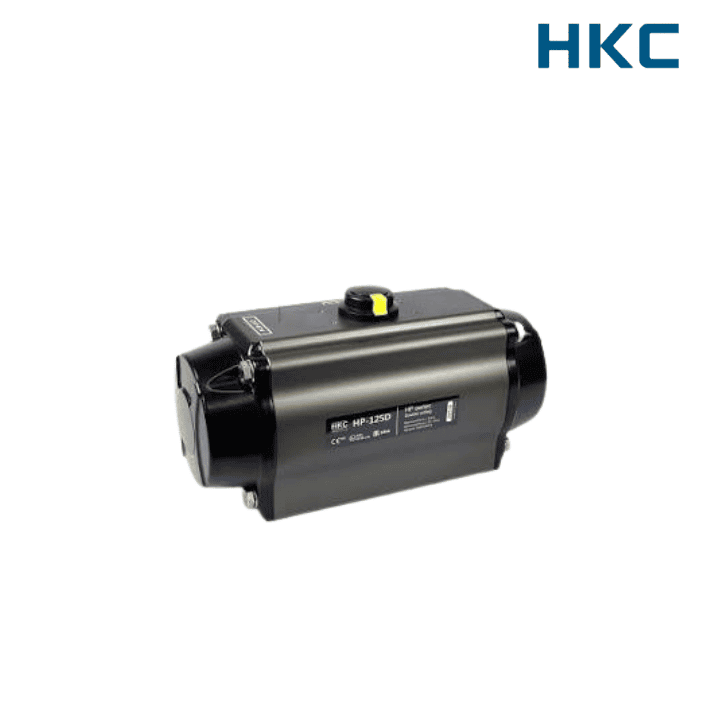

Bộ truyền động điện khí nén HP-100 D HKC Việt Nam Điều khiển đóng/mở hoặc điều tiết các loại van xoay 90° như Butterfly Valve, Ball Valve, Plug Valve và các thiết bị sử dụng
Thông tin chung Bộ truyền động điện khí nén HP-100 D HKC Việt Nam
Thông số kỹ thuật HP-100 D HKC Việt Nam
HP-100D là một bộ truyền động khí nén dạng Rack & Pinion, bao gồm:
- Thân actuator
- Hai piston
- Thanh Rack
- Bánh răng Pinion
- Trục đầu ra
- End Cap
- O-ring và phớt làm kín
- Cổng cấp khí
- Stop Bolt
- Giao diện lắp van
Cấu trúc:
Compressed Air
↓
Piston
↓
Rack
↓
Pinion
↓
Output Shaft
↓
Valve Stem
Cơ cấu Rack & Pinion chuyển đổi chuyển động tuyến tính của piston thành chuyển động quay của trục đầu ra.
Thiết kế của HP Series đáp ứng các giao diện NAMUR và ISO 5211, giúp thuận tiện khi tích hợp với van và phụ kiện điều khiển.
Thông số HP-100 D HKC Việt Nam
| Thuộc tính | Thông số |
|---|---|
| Loại thiết bị | Bộ truyền động khí nén tác động kép |
| Model | HP-100D |
| Hãng | HKC |
| Xuất xứ | South Korea |
| Dòng sản phẩm | HP Series |
| Kiểu hoạt động | Double Acting |
| Kiểu truyền động | Rack & Pinion |
| Góc quay tiêu chuẩn | 90° |
| Đường kính xi lanh | 100 mm |
| Áp suất khí | 2,5…8 bar |
| Áp suất tối đa | Theo nhãn và cấu hình actuator |
| Nhiệt độ làm việc | -20…+80°C |
| Mô-men tại 5 bar | Khoảng 136,5 Nm |
| Mô-men tại 8 bar | Khoảng 214 Nm |
| Kết nối | NAMUR |
| Giao diện van | ISO 5211 |
| Vật liệu thân | Hợp kim nhôm |
| Kiểu lắp | Quarter-turn valve actuator |
| Ứng dụng | Ball / Butterfly / Plug Valve / Damper |
