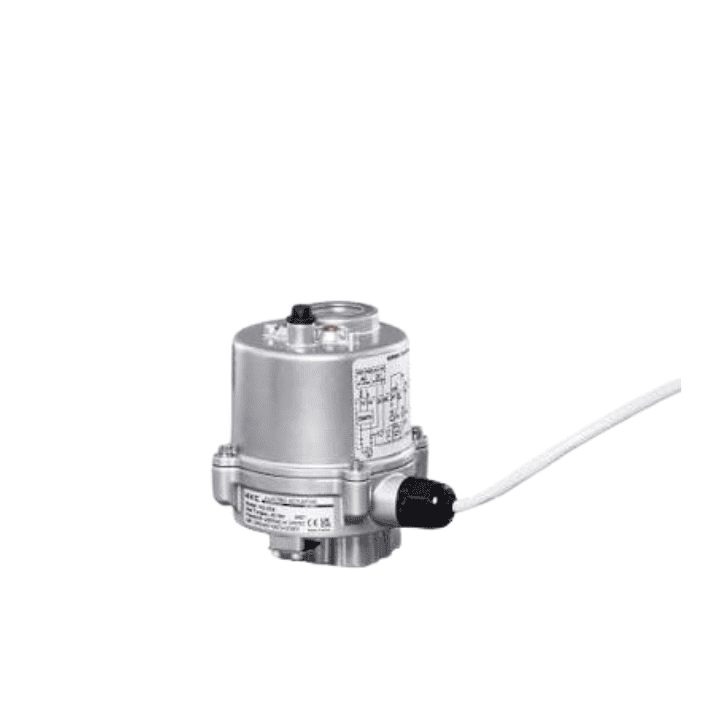

bichnga-sales@ansgroup.asiaBộ truyền động điện xoay góc HQ-050 HKC Việt Nam
Bộ truyền động điện xoay góc HQ-050 HKC Việt Nam Điều khiển đóng/mở hoặc điều tiết các loại van xoay 90° như Butterfly Valve, Ball Valve, Plug Valve và các thiết bị sử dụng
Thông tin chung HQ-050 HKC Việt Nam
Thông số kỹ thuật Bộ truyền động HQ-050 HKC
HQ-050 là một hệ thống truyền động điện hoàn chỉnh gồm:
- Motor điện
- Bộ truyền bánh răng
- Cơ cấu giảm tốc
- Trục đầu ra
- Limit Switch
- Torque Switch
- Bộ điều khiển
- Bộ hiển thị/trạng thái
- Handwheel
- Heater chống ngưng tụ
- Cơ cấu Manual/Auto
Cấu trúc:
Nguồn điện
↓
Control Unit
↓
Motor
↓
Gear Mechanism
↓
Output Shaft
↓
Valve Stem
Cơ cấu bánh răng giúp giảm tốc độ motor và tạo mô-men lớn tại đầu ra để điều khiển van.
Thông số HQ050 HKC Việt Nam
| Thuộc tính | Thông số |
|---|---|
| Loại thiết bị | Bộ truyền động điện xoay góc 90° |
| Model | HQ-050 |
| Hãng | HKC |
| Xuất xứ | Korea |
| Dòng sản phẩm | HQ Series |
| Kiểu hoạt động | Quarter-turn |
| Góc quay | 90° |
| Mô-men tối đa | 500 Nm |
| Nguồn cấp | 220 VAC / 1 Phase hoặc 220/380/440/460 VAC / 3 Phase |
| Tần số | 50/60 Hz |
| Thời gian 90° | 31/26 giây – 50/60 Hz |
| Motor | Squirrel-cage induction motor, Class F |
| Duty | S4 tùy cấu hình |
| Cấp bảo vệ | IP67 |
| Tùy chọn bảo vệ | IP68 / Explosion-proof |
| Mặt bích | F10/F12 |
| Bộ điều khiển | LCU-B / LCU-C / LCU-Z tùy cấu hình |
| Limit Switch | Có |
| Torque Switch | Có |
| Manual Operation | Handwheel |
| Trọng lượng tham khảo | 23 kg |
| Ứng dụng | Ball / Butterfly / Plug Valve / Damper |
