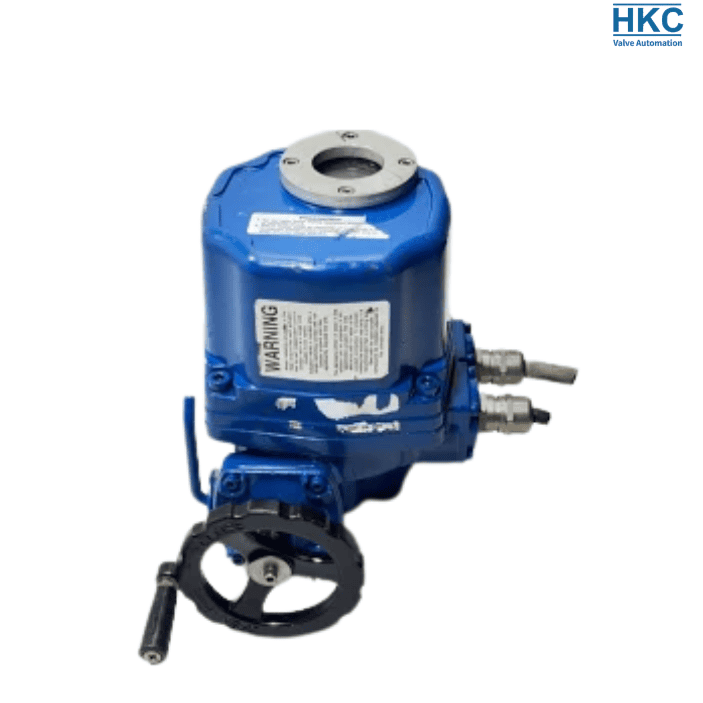

bichnga-sales@ansgroup.asiaBộ truyền động HQ-08 HKC Việt Nam
Bộ truyền động HQ-08 HKC Việt Nam dùng cho Ball Valve, Butterfly Valve, Plug Valve, Damper, hệ thống nước, HVAC, nhà máy điện, dầu khí, hóa chất và tự động hóa công nghiệp.
Thông tin chung Bộ truyền động HQ-08 HKC Việt Nam
Thông số kỹ thuật Bộ truyền động HQ-08 HKC Việt Nam
HQ-008 bao gồm các bộ phận chính:
- Motor điện đảo chiều
- Bộ truyền bánh răng
- Cơ cấu giảm tốc
- Trục đầu ra
- Limit Switch
- Handwheel
- Bộ gia nhiệt chống ngưng tụ
- Terminal block
- Vỏ bảo vệ
- Mounting base
Nguyên lý hoạt động:
Nguồn điện
↓
Motor đảo chiều
↓
Bộ truyền bánh răng
↓
Giảm tốc / tăng mô-men
↓
Output shaft
↓
Valve stem
↓
OPEN / CLOSE
Motor có thể quay theo hai chiều để thực hiện:
OPEN ↔ CLOSE
Dòng HQ sử dụng thiết kế truyền động tự hãm với độ rơ thấp, giúp duy trì vị trí van khi motor dừng.
Thông số HQ-08 HKC Việt Nam
| Thuộc tính | Thông số |
|---|---|
| Loại thiết bị | Electric Quarter-turn Actuator |
| Model | HQ-008 |
| Hãng | HKC |
| Dòng sản phẩm | HQ Series |
| Kiểu truyền động | Quarter-turn |
| Góc quay tiêu chuẩn | 90° |
| Mô-men tối đa | 80 Nm |
| Thời gian 90° | 16 s @ 50 Hz / 20 s @ 60 Hz |
| Motor | Reversible Motor |
| Nguồn | 24 VAC/DC, 110/220 VAC, 380/440 VAC tùy cấu hình |
| Cấp bảo vệ | IP67 |
| Tùy chọn | IP68 / Explosion-proof |
| Vật liệu thân | Aluminium Alloy |
| Điều khiển | ON/OFF / Modulating |
| Manual override | Handwheel |
| Mounting | ISO 5211 |
| Limit switch | Có |
| Torque switch | Không tiêu chuẩn trên HQ-008 |
| PCU | Tùy chọn |
| CPT 4–20 mA | Tùy chọn |
| PROFIBUS | Tùy chọn |
| MODBUS | Tùy chọn |
| CANopen | Tùy chọn |
| Ứng dụng | Ball / Butterfly / Plug Valve / Damper |
