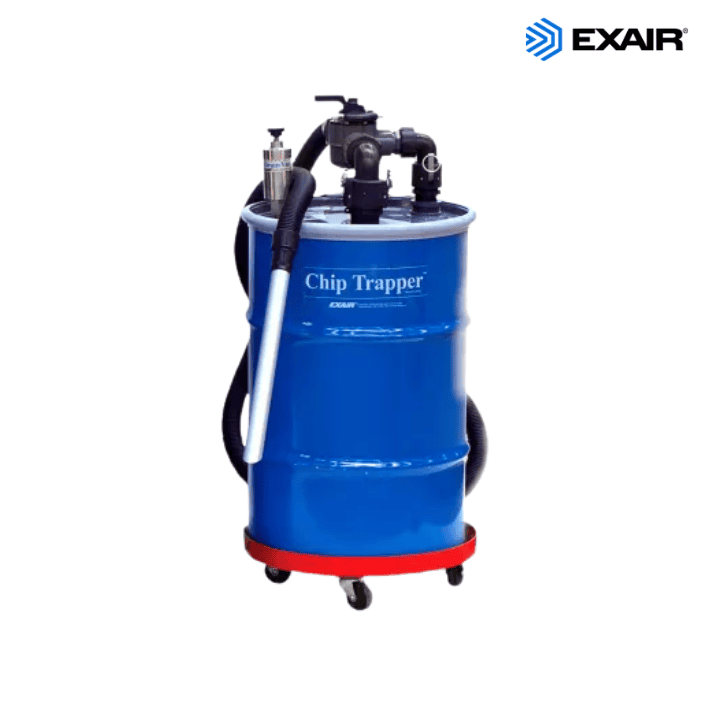

Hệ thống tách hút lọc phoi EXAIR 6198-30

Hệ thống EXAIR 6198-30 sử dụng khí nén để hút chất lỏng có chứa phoi kim loại, mạt gia công, swarf và các hạt rắn

Thông tin chung Hệ thống hút lọc phoi EXAIR 6198-30

EXAIR 6198-30 bao gồm các thành phần chính:

• Bơm khí nén bằng thép không gỉ.
• Directional flow control valve – van điều khiển hướng dòng.
• Thùng chứa 30 gallon.
• Lever lock drum lid – nắp thùng khóa dạng cần gạt.
• Safety shutoff valve – van ngắt an toàn.
• Ống hút chất lỏng dài 10 ft (~3 m), đường kính trong khoảng 1-1/2 inch (38 mm).
• Ống khí nén dài 20 ft (~6,1 m).
• Chip wand – đầu hút phoi.
• 2 túi lọc tái sử dụng 5 micron.
• Drum dolly – xe đẩy thùng.


  Thông số	EXAIR 6198-30

  Model

  6198-30

  Loại	Chip Trapper System

  Phương thức vận hành

  Khí nén

  Dung tích thùng

  30 gallon (~114 L)

  Áp suất khí cấp tham chiếu

  80 PSIG (5,5 bar)

  Khoảng áp suất vận hành

  80–100 PSIG (5,5–6,9 bar)

  Lưu lượng khí

  19 SCFM (~538 SLPM)

  Lưu lượng nước tham chiếu

  30 GPM (~114 L/min)

  Túi lọc tiêu chuẩn

  5 micron

  Ống hút

  10 ft (~3 m)

  Đường kính trong ống hút

  1-1/2 in (~38 mm)

  Ống khí nén

  20 ft (~6,1 m)

  Bơm	Stainless Steel Pneumatic Pump

  Nguồn năng lượng

  Khí nén

  Motor điện

  Không sử dụng

  Cánh bơm/impeller

  Không sử dụng
