Thông số kỹ thuật Máy dò khuyết tật mối hàn MSD-03 Micro-Fix Vienam

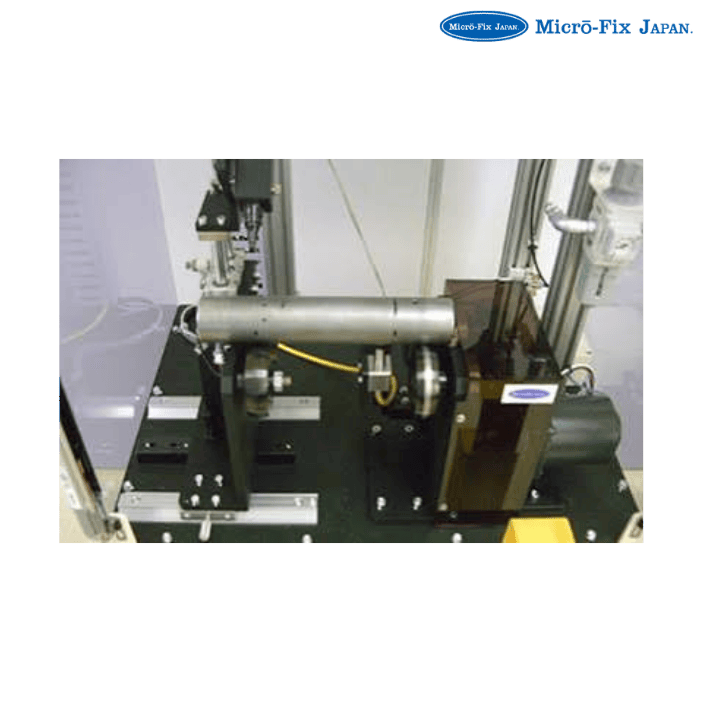

• MSD-03 thuộc dòng thiết bị kiểm tra không phá hủy bằng dòng điện xoáy của Micro-Fix.

  Thiết bị thực hiện:

  • Phát hiện vị trí đường hàn trên ống kim loại.
  • Xuất tín hiệu điều khiển cho hệ thống tự động.
  • Giám sát liên tục trên dây chuyền sản xuất.
  • Hỗ trợ định vị để máy uốn hoặc máy cắt làm việc chính xác.

  Hệ thống tích hợp:

  • Bộ điều khiển MSD-03.
  • Đầu dò Eddy Current.
  • Ngõ ra Analog giám sát dạng sóng.
  • Ngõ ra Relay báo phát hiện đường hàn.

• Thuộc tính	Thông số
  Loại thiết bị	Thiết bị dò đường hàn bằng dòng điện xoáy
  Model	MSD-03
  Hãng	Micro-Fix Japan
  Nguyên lý đo	Eddy Current (Dòng điện xoáy)
  Nguồn cấp	AC 100–240 VAC, 50/60 Hz hoặc DC 24 V
  Công suất	30 W
  Ngõ ra	01 Analog Output (Wave Monitor)
  Tín hiệu phát hiện	01 Relay Output
  Ngõ vào	01 Photo Coupler Start Input
  Nhiệt độ làm việc	0…40°C
  Độ ẩm làm việc	0…80% RH (không ngưng tụ)
  Kích thước	200 × 55 × 170 mm (W × H × D)
