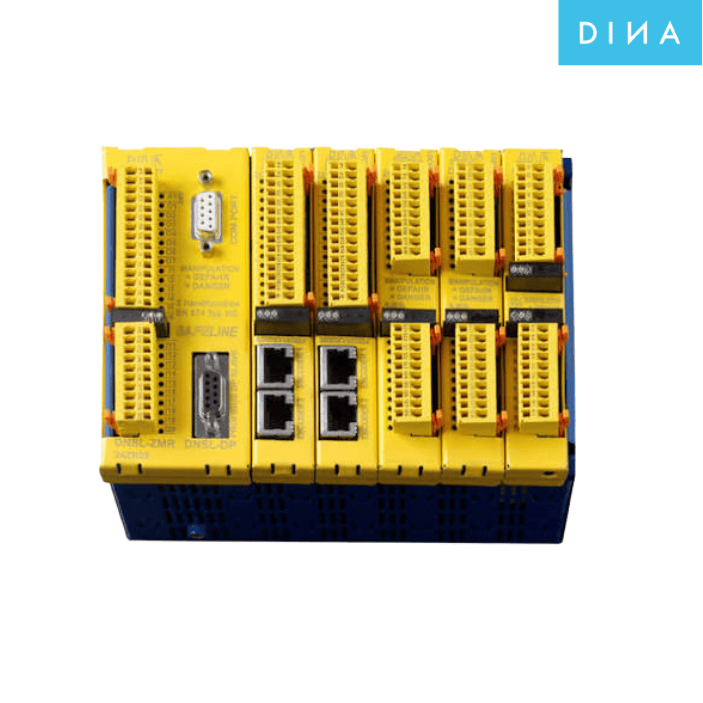

Bộ điều khiển DNSL-ZM DINA Elektronik Việt Nam Bộ điều khiển an toàn đa chức năng dạng mô-đun – Multifunctional Modular Safety System

Thông tin chung Bộ điều khiển DNSL-ZM DINA Elektronik Việt Nam

• DNSL-ZM là module trung tâm của SAFELINE, đóng vai trò là nền tảng để kết nối và xử lý các chức năng an toàn trong hệ thống.

  Điểm đặc biệt của DNSL-ZM nằm ở kiến trúc modular.

  Thay vì sử dụng một bộ điều khiển an toàn riêng cho từng chức năng, người thiết kế có thể kết hợp module trung tâm với các module chuyên dụng khác để tạo thành một hệ thống phù hợp với máy.

  Ví dụ:

  DNSL-ZM → module trung tâm

  kết hợp với:

  DNSL-DS / DNSL-DR → giám sát tốc độ và trạng thái truyền động

  DNSL-IN / DNSL-IO → mở rộng I/O an toàn

  DNSL-RM / DNSL-KM → module relay

  DNSL-DP / DNSL-EC / DNSL-CO → kết nối fieldbus

  DINA xác nhận kiến trúc SAFELINE gồm central module, speed monitoring modules, input/output modules, relay modules và fieldbus modules.

  Góc nhìn kỹ thuật viên 10 năm kinh nghiệm

  Điểm đáng giá nhất của DNSL-ZM không nằm ở việc nó đơn thuần là một bộ relay an toàn, mà ở khả năng trở thành “bộ não” của một hệ thống safety mô-đun.

  Trong một máy tự động, có thể đồng thời phải xử lý:

  Emergency Stop → cửa bảo vệ → công tắc an toàn → tốc độ motor → trạng thái dừng → tín hiệu phản hồi → ngõ ra an toàn.

  Nếu sử dụng nhiều relay độc lập, hệ thống sẽ nhanh chóng trở nên phức tạp và khó mở rộng.

  Với SAFELINE, kỹ thuật viên có thể xây dựng cấu trúc:

  DNSL-ZM + module chức năng cần thiết → cấu hình bằng phần mềm → kiểm tra các chức năng safety → đưa vào hệ thống máy.

  Đây là hướng tiếp cận phù hợp với các máy có nhiều chức năng bảo vệ và cần khả năng mở rộng sau này.

  DINA cung cấp phần mềm DNSL Designer 2 để cấu hình các module SAFELINE ZM.

  Nguyên lý hoạt động

  Có thể hình dung hệ thống DNSL-ZM theo cấu trúc:

  Thiết bị an toàn → DNSL-ZM → xử lý logic safety → ngõ ra an toàn → thiết bị chấp hành

  Ví dụ trong một máy công nghiệp:

  Emergency Stop

  ↓

  Cửa bảo vệ / Safety Switch

  ↓

  DNSL-ZM

  ↓

  Logic an toàn

  ↓

  Safety Output

  ↓

  Contactor / Drive / Motor

  Khi một điều kiện nguy hiểm được phát hiện, hệ thống safety có thể đưa thiết bị vào trạng thái an toàn theo cấu hình đã thiết kế.

  Nếu cần giám sát tốc độ hoặc trạng thái dừng của motor, có thể kết hợp thêm các module chuyên dụng trong hệ SAFELINE.

  DINA hiện liệt kê các module như DNSL-DSV cho giám sát hai truyền động sử dụng incremental encoder, DNSL-DRV cho resolver, DNSL-SIV cho SSI absolute encoder và DNSL-BIV cho BiSS Safety/BiSS-C absolute encoder.

  Thông số	DNSL-ZM
  Hãng sản xuất	DINA Elektronik GmbH
  Xuất xứ	Germany – Đức
  Dòng sản phẩm	SAFELINE
  Model	DNSL-ZM
  Loại thiết bị	Module trung tâm safety
  Kiểu hệ thống	Multifunctional Modular Safety System
  Cấu hình	Có thể mở rộng bằng module chức năng
  Chức năng	Xử lý và điều khiển các chức năng safety
  Module mở rộng	Speed / I/O / Relay / Fieldbus
  Phần mềm cấu hình	DNSL Designer 2
  Ứng dụng	Máy móc và dây chuyền công nghiệp
  Nhà sản xuất	DINA Elektronik GmbH, Germany
